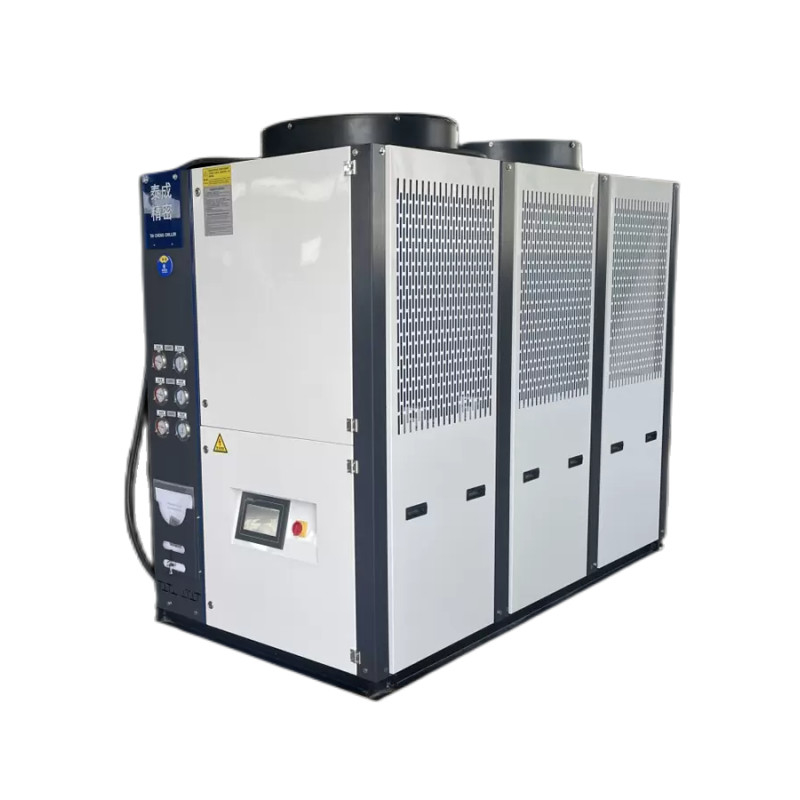

Enfriador de agua industrial enfriado por aire de 25HP +7 C para máquina de moldeo
1. Descripción del producto
(1). Diseño de caja eléctrica con protección contra fugas de agua, el enfriador se puede colocar en el exterior sin techo.
(2) Diseño de temperatura ambiente de funcionamiento de -20 grados C a +50 grados C.
(3). Condición de trabajo: lugar con buena circulación de aire para descargar el calor.
(4). Control remoto y local disponible.
(5). Función de encendido automático al apagarse.
(6). Tubería de entrada y salida de acero inoxidable
1. Compresor de marca importada de EE. UU. (Copeland) y Japón (Panasonic y Dinamarca (Danfoss), con protección de seguridad incorporada, bajo nivel de ruido, ahorro de energía y durabilidad.
2. Adopta componentes eléctricos SCHNEIDER, con estabilidad y larga vida útil.
3. Bomba de agua italiana con gran caudal, alta eficiencia y durabilidad.
4. Controlador de temperatura digital preciso importado con pantalla LCD, que controla la temperatura del agua con una precisión de ±1℃ de -5℃~30℃. Función de prueba y análisis automático al mostrar la condición de trabajo en chino e inglés para facilitar la operación y la supervisión.
5. Evaporador de tanque de acero inoxidable con dispositivos de llenado automático de agua incorporados, conveniente para la limpieza y el mantenimiento.
6. Enfriador industrial enfriado por aire equipado con cobre aleteado por la tubería de cobre deformada y clasificada, tomando la tecnología de maquinaria de piezas deformadas de dos bridas y la línea de producción de intercambio de calor avanzada. Asegura la alta eficiencia y calidad.
7. Refrigerante de protección ambiental opcional R404A, R134a, R407c.
8. Enfriador personalizado con voltaje de suministro de energía especial.
Capacidad de enfriamiento: 5.7kw~83.6kw / 1.6 toneladas ~ 23.8 toneladas
Potencia: 5hp~50hp
Temperatura de salida: -10C ~ +30C, se puede ajustar en el panel de control del enfriador
Suministro de energía eléctrica disponible: 3PH-208V/220V/380V/415V/460V-50Hz/60Hz
|
Modelo
|
Unidad
|
TH-20A
|
TH-25A
|
|
Capacidad de enfriamiento
|
Kw @ +7 grados C de salida
|
55.3
|
63.2
|
|
Kw @ -5 grados C de salida
|
37.6
|
43
|
|
|
Potencia de entrada
|
kW
|
21.27
|
24.36
|
|
Refrigerante
|
R 22 / R410a /R407C
|
||
|
Compresor
|
Tipo scroll
|
||
|
Cantidad
|
2
|
2
|
|
|
Potencia (kw)
|
9.05*2
|
10.6*2
|
|
|
Flujo de agua helada
|
m3/h
|
9.48
|
10.83
|
|
Condensador
|
Tipo enfriado por aire, adopta ventilador para enfriar
|
||
|
Bomba
|
Kw
|
1.5
|
1.5
|
|
Dimensión
|
mm
|
2100*1000*1700
|
2100*1000*1700
|
|
Peso
|
KG
|
850
|
900
|
5. Imágenes de detalles
El ciclo comienza con el evaporador, que tiene un refrigerante líquido que fluye sobre el haz de tubos del evaporador donde se evapora. En el proceso, se absorbe el calor del agua helada que circula a través del haz. Luego, el compresor extrae el vapor refrigerante del evaporador. Luego, el compresor se encarga de bombear el vapor refrigerante al condensador, lo que aumenta la temperatura y la presión. El refrigerante se condensa cuando está en los tubos del condensador, liberando su calor interno al aire. El líquido de alta presión luego se mueve a través del dispositivo de expansión y hacia el evaporador; en el proceso, la presión del refrigerante se reduce junto con la temperatura. Para completar el ciclo continuo, el refrigerante fluye de regreso sobre las bobinas de agua helada y absorbe más calor.
| Modelo | TH-15A | TH-20A | TH-25A | TH-30A | TH-40A | TH-50A | |
Capacidad de enfriamiento |
Kcal/h | 35948 | 47558 | 54352 | 71896 | 94256 | 107844 |
| kw | 41.8 | 55.3 | 63.2 | 83.6 | 109.6 | 125.4 | |
| potencia | kw | 16.31 | 21.27 | 24.35 | 32.33 | 41.66 | 49.65 |
| Entrada de energía | 3PH-380V-50HZ | ||||||
| Refrigerante | Tipo | R22/R407C/R410A | |||||
| Control | Válvula de expansión termostática (capilar) | ||||||
| Compresor | Tipo | Tipo scroll hermético | |||||
| kw Potencia | 4.54*3 | 9.05*2 | 10.6*2 | 9.05*3 | 9.05*4 | 10.6*4 | |
Evaporador |
Tipo | ||||||
| m³/h Flujo | 7.17 | 9.48 | 10.83 | 14.33 | 18.79 | 21.50 | |
| Capacidad (L) | 270 | 350 | 350 | 450 | 580 | 580 | |
diámetro de la tubería de agua helada |
DN40 | DN40 | DN50 | DN65 | DN65 | DN65 | |
| Condensador | Tipo | Tipo aleteado de aluminio hidrofílico de alta eficiencia | |||||
| kw potencia | 0.55*2 | 0.78*2 | 0.78*2 | 1.32*2 | 0.78*4 | 0.78*4 | |
| bomba | Tipo | Bomba de agua centrífuga | |||||
| kw Potencia | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | |
| m Elevación | 20 | 20 | 20 | 21 | 20 | 19 | |
| Sistema de protección | Protección contra sobrecalentamiento del compresor, protección de alta/baja presión, protección de falta/secuencia de fase, protección de caudal, protección anticongelante. | ||||||
| Dimensión | mm L | 1800 | 2100 | 2100 | 2200 | 2000 | 2000 |
| mm W | 1000 | 1000 | 1000 | 1160 | 2000 | 2000 | |
| mm H | 1600 | 1700 | 1700 | 1900 | 1750 | 1750 | |
| Peso | kg | 750 | 850 | 900 | 1150 | 1350 | 1600 |
7. Aplicación
1). Enfriador de la industria del plástico
2). Enfriador de la industria electrónica
3). Enfriador de la industria de galvanoplastia
4). Enfriador de la industria mecánica
5). Enfriador de la industria de la construcción
6). Enfriador de recubrimiento al vacío
7) Enfriador de la industria alimentaria
8). Enfriador de la industria de la fibra química
9). Enfriador de la industria de bebidas
