intercambiador de calor refrigerado por aire
>
|
| Lugar de origen | China |
| Nombre de la marca | DARKO |
| Certificación | CE |
| Número de modelo | Se aplicará el procedimiento siguiente: |

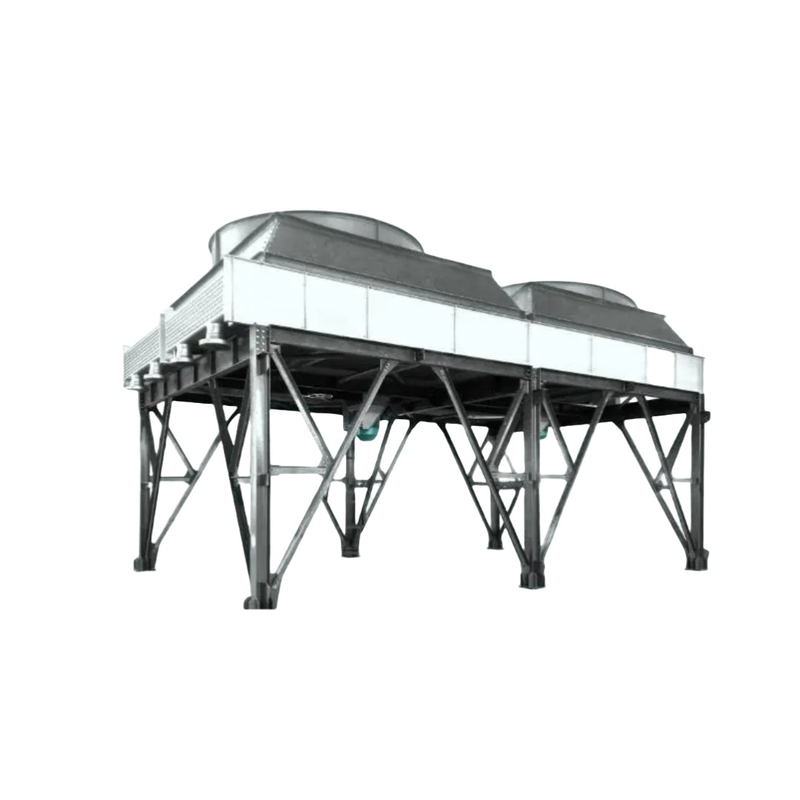

Refrigerador de aire de acero inoxidable intercambiador de calor refrigerado por aire para refrigeración de jugo de frutas
| Corota de aleta de alta eficiencia |
|
Transferencia de calor eficiente: La efficiente bobina de aleta está hecha de una combinación de diseño de fila cruzada y aleta corrugada especial. |
|
Envergaduraely ALas aplicaciones: Los tubos de intercambio de calor se pueden seleccionar entre 7~25 mm de diámetro, y los tubos de intercambio de calor y las aletas pueden estar hechos de acero inoxidable, cobre o aleación de titanio,que puede utilizarse para enfriar y condensar diversos fluidos. |
|
Diseño especial de protección para los tubos intercambiadores de calor: Para evitar posibles daños en los tubos, la placa de extremo de la bobina utiliza bridas de estampado durante el proceso de fabricación para proteger completamente los tubos de intercambio de calor de daños mecánicos. |
|
Prueba de presión fiable: Todas las bobinas de aleta están sometidas a pruebas de presión a 20 bar y se mantiene la presión de nitrógeno antes de salir de la fábrica. |
|
C. Lascon un contenido de aluminio superior o igual a 0,9 g/m2 Con el fin de satisfacer las necesidades de diferentes sitios de corrosión, el paquete de tubos de aleta puede equiparse con nano recubrimiento resistente a ácidos, álcali y sal. |
Parámetro técnico
| Nombre del equipo | Intercambiador de calor refrigerado por aire | El tipo | Tipo de explosión vertical seca | |||||
| Modelo | Se aplicará el procedimiento siguiente: | Dimensión | 5500*1300*2000 mm | |||||
| Datos sobre el rendimiento del tubo | ||||||||
| Líquido | Zumo de frutas | Cantidad de flujo ((kg/h) | 5000 | |||||
| Temperatura de entrada/salida (en °C) | 100/30 | Capacidad de enfriamiento (KW) | 410 | |||||
| Presión de trabajo (MPaA) | 0.3 | Superficie del tubo de aletas ((m2) | 802 | |||||
| Temperatura de diseño ((°C) | 120 | Superficie del tubo ((m2) | 42 | |||||
| Presión de diseño | 0.6 | Coeficiente de transferencia de calor del tubo con aletas W/m2.K | 7.4 | |||||
| Pérdida de resistencia (KPa) | < 50 años | Diseño Extra (%) | El 20% | |||||
| Resistencia térmica en la bañera ((m2.k/W) | 0.0002 | Resistencia térmica externa ((m2.k/W) | 0.0002 | |||||
| Dado del lado aéreo - Rendimiento | ||||||||
| Temperatura de entrada/salida (en °C) | El 25/40 | Alturas (m) | < 500 | |||||
| Velocidad del viento en contra (m/s) | 3 | Temperatura ambiente mínima de diseño ((°C) | - 30 años. | |||||
| Unidad de flujo de aire del ventilador ((m3/h) | 3000 | Pérdida de presión estática (Pa) | 73 | |||||
| Parámetros de la estructura del paquete de tubos | ||||||||
| Modelo de paquete de tubos | GL5×1. ¿Qué es esto?8 | Tipo de caja de tubos | Con capacidad para el desmontaje | |||||
| Cuantidad del paquete de tubos | 1 | Materiales para cajas de tubos | 304 | |||||
| Cantidad de tubos de intercambio de calor | 168 | Diámetro del tubo de entrada/salida/cantidad | Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros. | |||||
| Los pasajes de los tubos/líneas NO. | VI/4 | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | Las medidas de seguridad se aplicarán a las instalaciones de la categoría 1 del presente anexo. | |||||
| Diámetro del drenaje/NO | - ¿Qué quieres decir? | Las demás | HG/T20592-2009 (B) | |||||
| Diámetro del puerto de drenaje/cantidad | Triángulo | Superficie de sellado de las bridas | RF de la serie PL | |||||
| Material del tubo base | 304 (tubo brillante) | Material de las bridas | 304 | |||||
| Estándar del tubo base | Ø16×0.8 | Grado de las bridas | PN10 | |||||
| longitud del tubo de aleta (m) | 5 | Especificaciones de las aletas/espaciamiento | Fuel de aluminio hidrófilo/2.3 | |||||
| Tipo de aleta | Cubierta | Materiales finlandeses | 8011 | |||||
| Parámetros de la arquitectura | ||||||||
| Materiales | No se puede obtener más que: | Cantidad | 1 | |||||
| Las demás sustancias: | Las demás partidas de las máquinas de la partida 84 | |||||||
| Equipo | ||||||||
| Modelo de abanico | G-TF12L3-Z2. ¿Qué quieres decir con eso?2 | Cantidad de ventiladores | 3 | |||||
| Diámetro de la biada ((m) | 1.2 | Nivel de protección a prueba de explosión del motor | -- /IP55 | |||||
| Velocidad (r/m) | 720 | Ángel. | 9° | |||||
| Número de cuchillas | 3 (como diseño final) | Velocidad de punta permitida/calculada ((m/s) | 85/59 | |||||
| Ruido en dB (A) | 85/82 | Potencia del eje / potencia nominal (kW) | 1.5/2.2 | |||||
| Fuente de alimentación | 380 V 50 Hz 3P | Peso (en kg) | 1844 | |||||
