intercambiador de calor refrigerado por aire
>
|
| Lugar de origen | China |
| Nombre de la marca | DARKO |
| Certificación | CE |
| Número de modelo | GP5 × 2 |

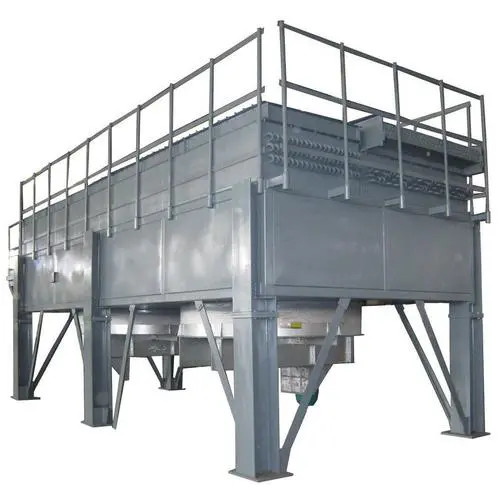

Intercambiador de calor refrigerado por aire
Modelo: GP5×2
Tubo de intercambio de calor sin costura
Capacidad de fertilizante: 20m³ / 5000 galones; Fertilizante Caudal: 90 m³/h (400 gpm); Cenfriamiento de 93 grados C (200 grados F) a 65 grados C (150 grados F) en 1 hora.
Temperatura ambiente: 35 grados C;
El intercambiador de calor refrigerado por aire adopta una estructura de soplado horizontal, que consta de un haz de tubos, un marco y un ventilador, y se puede enviar como un todo;
Teniendo en cuenta que los materiales en el tubo se cristalizarán a bajas temperaturas y causarán obstrucciones, la caja del tubo del enfriador de aire adopta una estructura de placa de cubierta extraíble para facilitar la limpieza del tubo.
| Bobina de aleta de alta eficiencia |
|
Transferencia de calor eficiente: La bobina de aleta eficiente está hecha de una combinación de un diseño de fila cruzada y aletas corrugadas especiales. El tubo de intercambio de calor encaja perfectamente con las aletas de aluminio a través de la expansión mecánica. |
|
AmpliaAplicaciones:Los tubos de intercambio de calor se pueden seleccionar de un diámetro de ∅7~∅25 mm, y los tubos de intercambio de calor y las aletas se pueden fabricar con acero inoxidable, cobre o aleación de titanio, que se pueden utilizar para enfriar y condensar varios fluidos. Diseño de protección especial para tubos de intercambio de calor: |
|
Para evitar posibles daños en los tubos, la placa de extremo de la bobina utiliza bridas de estampado durante el proceso de fabricación para proteger completamente los tubos de intercambio de calor de daños mecánicos. Prueba de presión confiable: |
|
Todas las bobinas de aletas se someten a pruebas de presión a 20 bar y se mantienen con presión de nitrógeno antes de salir de fábrica. Revestimiento resistente a la corrosión: |
|
Para satisfacer las necesidades de diferentes sitios de corrosión, el haz de tubos con aletas puede equiparse con un revestimiento nano resistente a ácidos, álcalis y sales.Parámetro técnico Equipo |
Intercambiador de calor refrigerado por aire
| Tipo | Tipo de soplado horizontal seco | Modelo | GP5×2 | |||||
| Forma anticorrosión | 5*2*2.55 (m) | Peso | 4472 kg | |||||
| Tubería | Rendimiento del lado | |||||||
| DatosMedioR718(H2O)Caudal (kg/h)90000 (400 gpm) | ||||||||
| Temperatura de entrada/salida (℃) | 71.5/65 | Carga de calentamiento (KW) | 681 | |||||
| Altitud (m) | 0.3 | Área de superficie del tubo con aletas (㎡) | 1108 | |||||
| Temperatura de diseño (℃) | 150 | Área de tubo de luz (㎡) | 46 | |||||
| Presión de diseño (MPag) | 0.6 | Coeficiente de transferencia de calor del tubo con aletas W/(㎡.K) | 600 | |||||
| Pérdida de resistencia (KPa) | ＜50 | Repuesto extra de diseño (%) | 9% | |||||
| Resistencia térmica dentro del tubo (m2.k/W) | 0.0002 | Resistencia térmica fuera del tubo (m2.k/W) | 0.0002 | |||||
| Lado del aire--Datos de rendimiento | Velocidad del viento de la cabeza m/s | 35 | Velocidad del viento de la cabeza m/s | |||||
| 3.95 | ||||||||
| Altitud (m) | ＜1000 | Temperatura ambiente mínima de diseño (℃) | -30 | |||||
| Flujo de aire de un solo ventilador (m3/h) | 67000 | Pérdida de presión estática (Pa) | 166 | |||||
| Parámetros estructurales del haz de tubos | Modelo | GP5×2-4-46-0.6K-23.4/DR-Ⅲa | Caja de tubos | |||||
| Extraíble | ||||||||
| Forma anticorrosión | 1 | Material de la caja | Acero inoxidable 316L | |||||
| Material | Q235B | Diámetro de entrada/salida | PN10 | |||||
| Número de filas de tubos | Ⅳ/4 | Estándar de brida | HG/T20592-2009(B) | |||||
| Tipo de diseño de tubos | Triángulo | Forma de la superficie de sellado de la brida | Serie WN RF | |||||
| Material del tubo base | Acero inoxidable 316L | Material de la brida | Acero inoxidable 316L | |||||
| Especificación del tubo base | PN10 | Grado de la brida | PN10 | |||||
| Longitud del tubo con aletas (m) | 5 | Especificación de la aleta | Ø57/2.3 | |||||
| Tipo de aleta | Lámina laminada tipo DR | Material de la aleta | 1060 aluminio | |||||
| Parámetros arquitectónicos | Modelo | GJP5×2B-16/2F | Cantidad | |||||
| 1 | ||||||||
| Forma anticorrosión | Anticorrosión galvanizada | Material | Q235B | |||||
| M | equipo mecánico | Modelo de ventilador | G-TF16L3-Z7.5 | |||||
| Fuente de alimentación480V 60Hz 3PH | ||||||||
| Cantidad de ventiladores | 2 | Modelo de ventilador | YT-160-8W/2 | |||||
| Diámetro de la hoja (m) | 1.6 | Nivel de protección/a prueba de explosiones del motor | -- /IP55 | |||||
| Velocidad V r/m | 720 | Ángel | 9° | |||||
| Cantidad de cuchillas | 3 (como diseño final) | Permitir/calcular la velocidad de la punta (m/s) | 85/59 | |||||
| Ruido dB(A) | 85/82 | Potencia del eje / potencia nominal (kw) | 5.7/7.5 | |||||
